Digi-Loop DL107 SYS D – Medium Area, Single Channel Hearing Loop Dante™ System

Digi-Loop DL107 SYS D är ett komplett och avancerat hörslingesystem för medelstora lokaler, utrustat med både nätverksstyrning och Dante™-ljudintegration. Systemet ger tydligt och tillförlitligt ljudstöd till personer med hörapparater eller cochleaimplantat med T-spole – och inkluderar även två bodypack-mottagare för användare utan hörapparat.

Den kraftfulla DL107 NET DSP-förstärkaren kombinerar Class D-effektivitet, avancerad DSP-ljudbearbetning och Dante™-anslutning för sömlös integrering i moderna nätverksbaserade ljudsystem. Installatörer kan konfigurera och övervaka systemet helt på distans via nätverk, vilket gör DL107 SYS D till ett optimalt val för professionella installationer där stabilitet, flexibilitet och kontroll är avgörande.

Med 9,5 Arms loopström, stöd för perimeterloop eller single-array system, och en 70–100 V högnivåingång kan systemet även integreras med existerande PA- och utropssystem – så att alla meddelanden hörs tydligt, både av hörapparatanvändare och de som använder de medföljande mottagarna.

Systemet uppfyller IEC 60118-4, är testat enligt IEC 62489-1 och levererar konsekvent och reglerad ljudkvalitet i publika och professionella miljöer.

? Systemet inkluderar

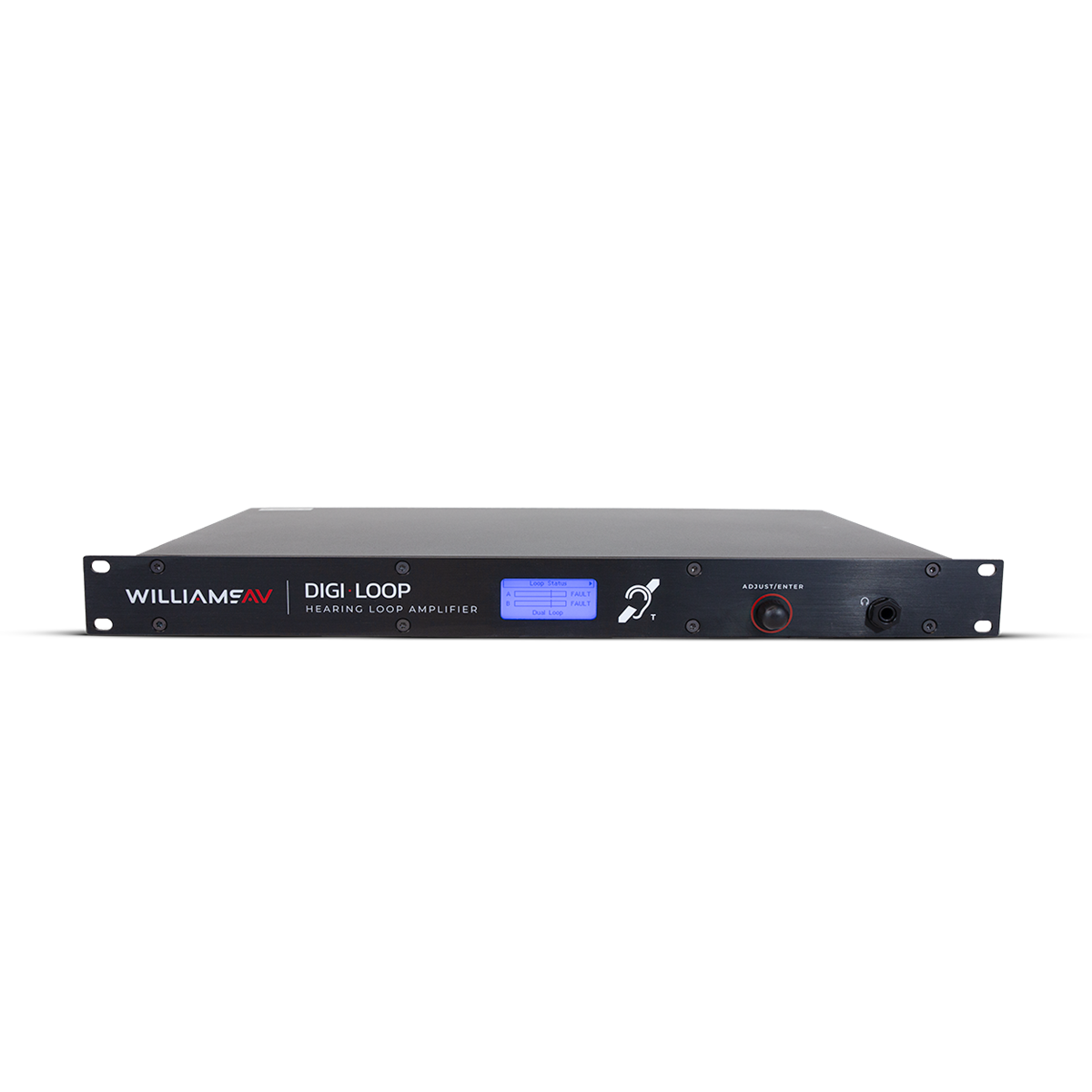

• 1 × DL107 NET DSP – Hörslingeförstärkare med Dante™

• 2 × PLR BP1 – Bodypack-mottagare (med batterier)

• 2 × EAR 022 – Lätta surroundhörlurar

• 1 × BAT KT6 – Dubbel drop-in-laddare + 2 × NiMH AA (BAT 026-2)

• 1 × PLW F300 – 300 ft (91 m) flat power loop wire

• 2 × FWT 001 – Flat Wire Warning Tape

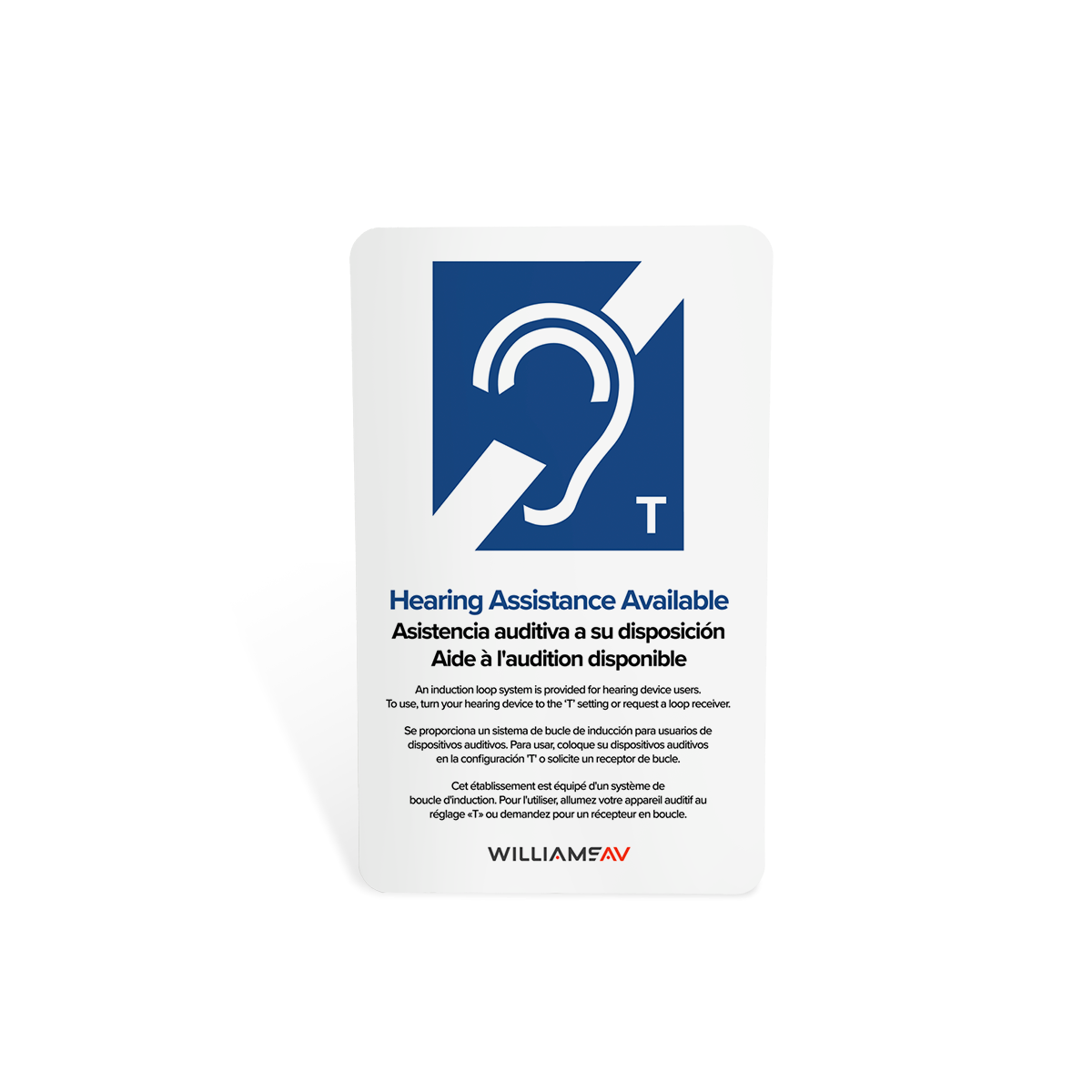

• 1 × IDP 009 – ADA/T-coil väggskylt

⭐ Nyckelfunktioner

• Komplett hörslingesystem med Dante™-stöd

• Nätverkskontroll via Ethernet – fjärrstyrning, övervakning och kalibrering

• Kraftfull Class D, pulse-width-förstärkning

• Avancerad DSP – EQ, kompression, mixning, filter, AGC, delay

• 9,5 Arms loopström – perfekt för perimeterloopinstallationer

• Integrering med PA-system via 70–100 V ingång

• Dante™-ingång för AoIP-system (Audio over IP)

• LED-bakgrundsbelyst LCD-display med ettknappsmeny

• Intern ton-generator och looptestverktyg

• Skydd mot överhettning, klippning, kortslutning och loopfel

• Loop Fault Relay – för integration i styr-/larmsystem

• Standard 19” 1 RU rackmontering

• Uppfyller IEC 60118-4 och testat enligt IEC 62489-1

? Lämpliga användningsområden

DL107 SYS D är idealisk för:

• Väntrum & mottagningsmiljöer

• Mindre konferensrum & mötesrum

• Offentliga informationsytor

• Kliniker, vårdinrättningar & myndighetslokaler

• Miljöer med befintliga Dante™-baserade nätverk

Täckningsyta (DL107 enkelt kanal):

• Upp till 15 000 ft² (1 393 m²) – perimeterloop 3:1

• Upp till 9 000 ft² (836 m²) – perimeterloop 1:1

? Tekniska specifikationer – DL107 NET DSP

Allmänt

• Format: 1 RU rack (19” W × 1.75” H × 10” D)

• Vikt: 9.2 lbs (4.2 kg)

• Kylning: Temperaturstyrd fläkt

• Miljö: 0–35 °C, 0–90 % RH

• Färg: Svart chassi, vit/blå text, blå LCD

Ström & Effekt

• Intern PSU: 100–240 VAC, 50/60 Hz

• Effektkapacitet: 200 W

• Värmeutveckling (DL107):

  • Sleep: 63 BTU/h

  • Idle: 71 BTU/h

  • Loop @ 9.5 A: 339 BTU/h

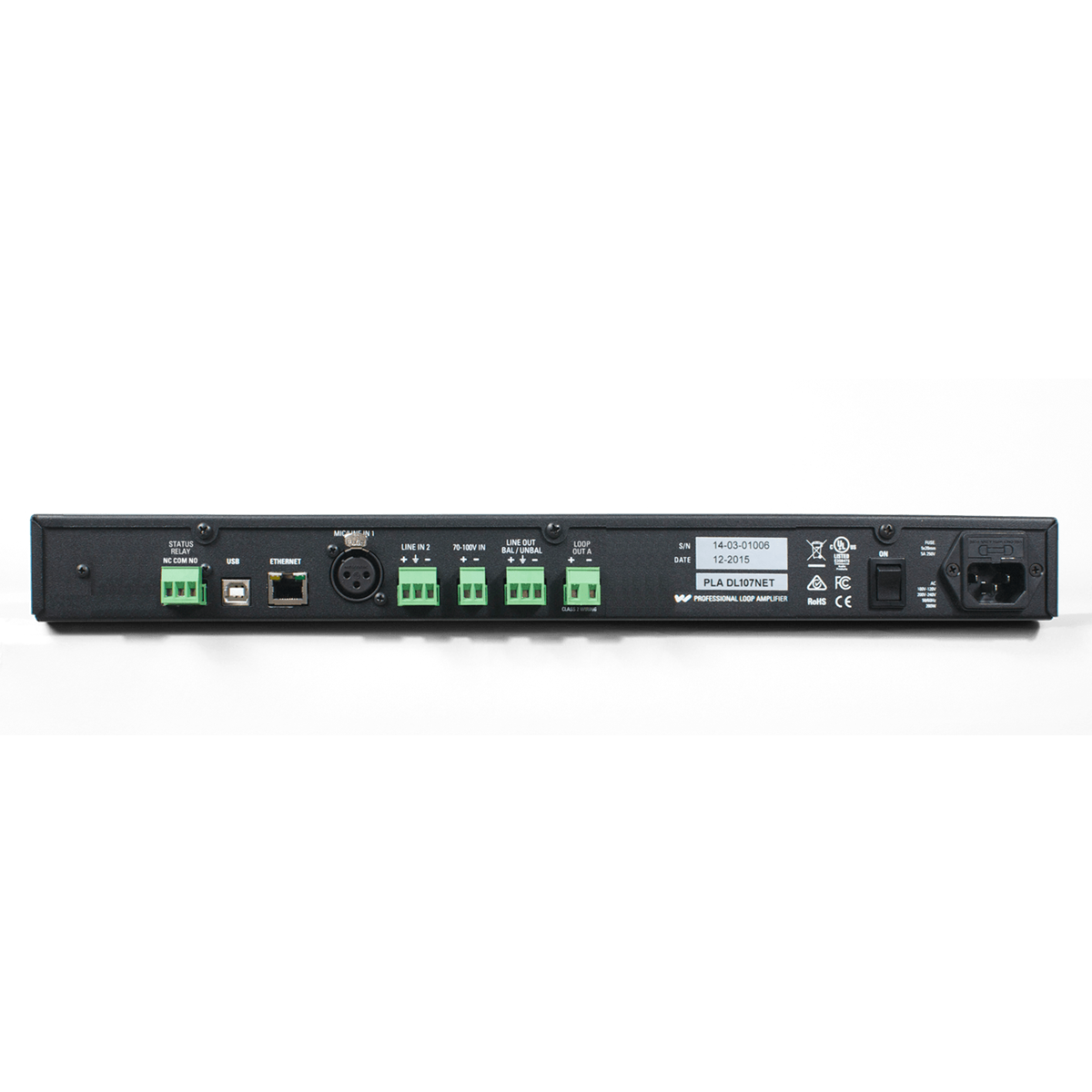

Ingångar

• Dante™ RJ45 (endast D-modell)

  • 100 Mbps, 44.1/48 kHz, 24-bit

  • Latens: min. 2 ms

• Mic/Line XLR (1×)

  • 24 V phantom

  • Mic, -10 dBV, +4 dBu, +8 dBu

• Line Terminalblock (1×)

  • 10 kΩ ingångsimpedans

• 70–100 V högnivåingång för PA-utrop

Utgångar

• Looputgång:

  • 16.1 Vrms (22.8 Vpk)

  • 9.5 Arms (13.4 Apk)

  • Loopresistans: 0.5–3.0 Ω

• Line Out (bal/obal) – loop-through

• Hörlursutgång (1/4") – övervakning

• Loop Fault Relay – NC/NO

Audio & DSP

• Frekvensrespons: 45 Hz – 9.0 kHz

• THD: <1 % @ rated output

• Delay: 0–165 ms

• DSP-funktioner:

  • Parametrisk EQ

  • Kompression

  • Mixning

  • High/Low-pass filter

  • Metal loss compensation

  • AGC

Systemverktyg

• Intern testgenerator (100 Hz–5 kHz + rosa brus)

• Spara/ladda profiler

• Prioritetsingång med tröskelinställning

• Skydd: övertemp, öppen loop, kortslutning, klippning

• Firmware via USB

• Styrning via Ethernet (PC-app)

? Mottagare & Tillbehör

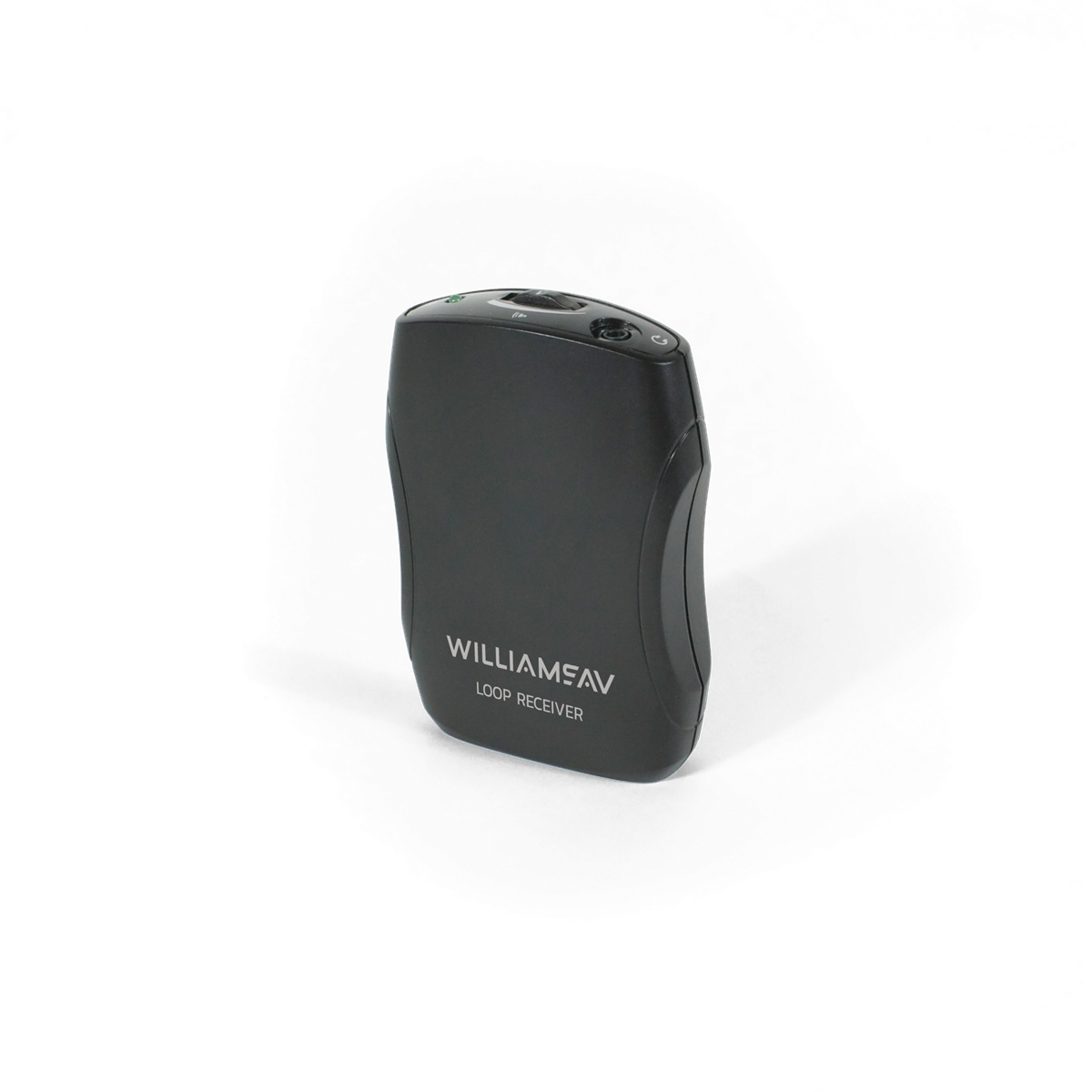

PLR BP1 Bodypack Receivers

• Perfekt för besökare utan hörapparat

• Kompatibla med EAR 022 hörlurar

EAR 022 Surround Earphones

• Lätta och bekväma

• Tydlig tal och god isolering

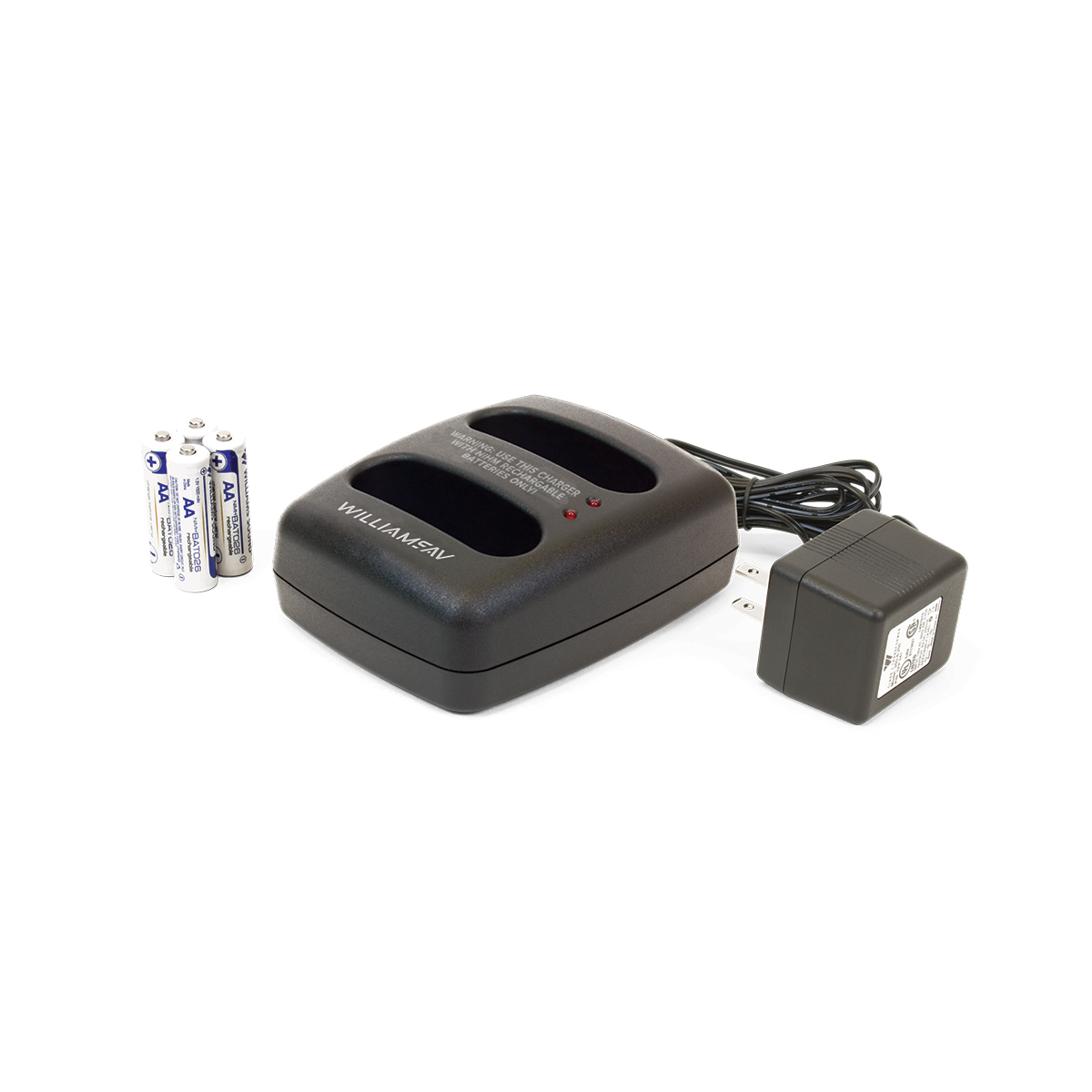

BAT KT6 Charger Kit

• Dubbel drop-in-laddare

• 2 × NiMH AA-batterier

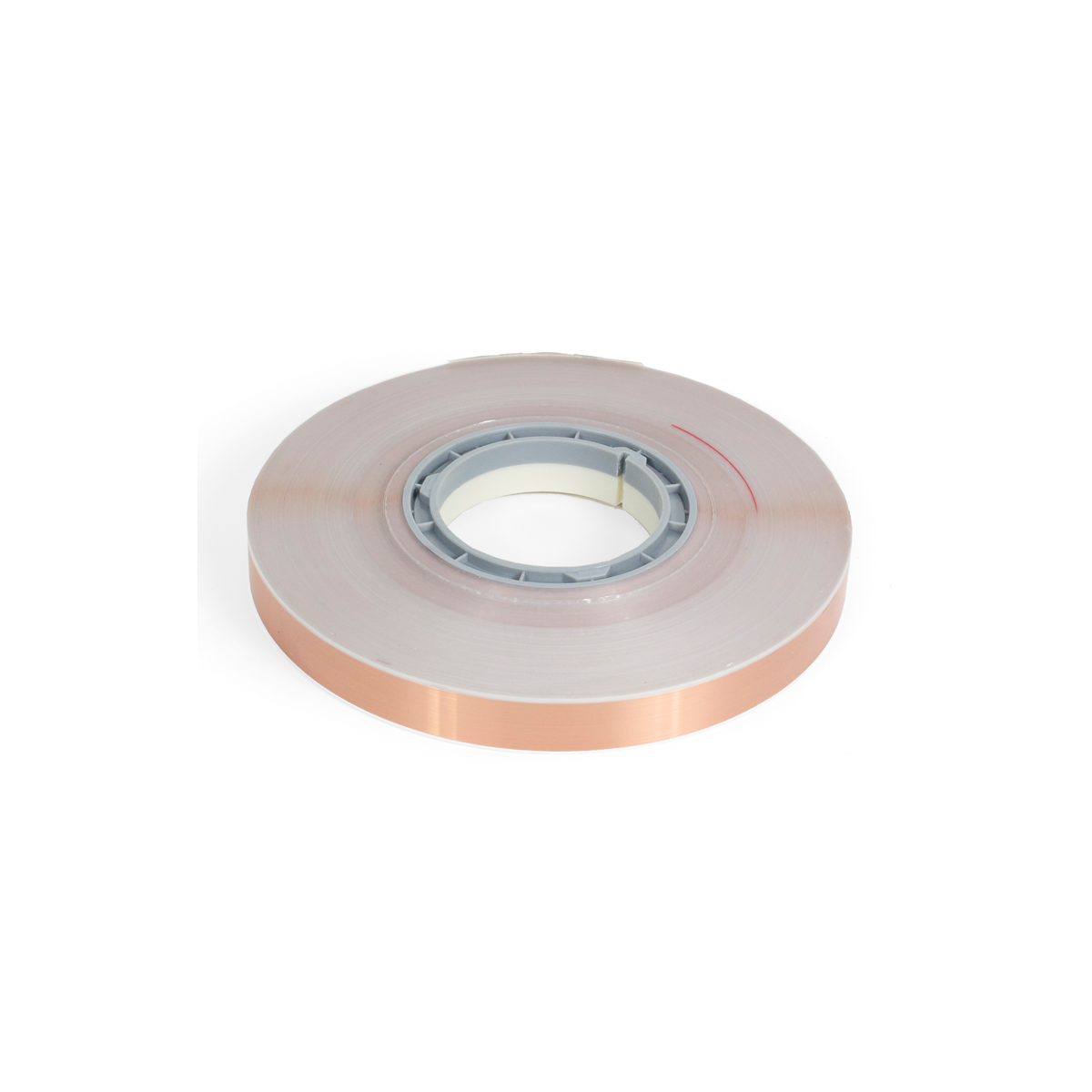

PLW F300 Loop Wire

• 300 ft (91 m) flat wire

• Enkel installation under golv/matta

FWT 001 Warning Tape

• Markerar loopen enligt standard
