Q-SYS
Infällnadshögtalare, 30W 70V/100V/16O, 4.5", low profile, Zero Bezel,
Artikelnr:QSC-AD-C4T-LPZB-WH
Tillverkarens artikelnr:AD-C4T-LPZB-WH
Välj variant
Fråga ett proffs!
Jonas Örn
+46(0)10-188 25 61
jonas@audiovision.se

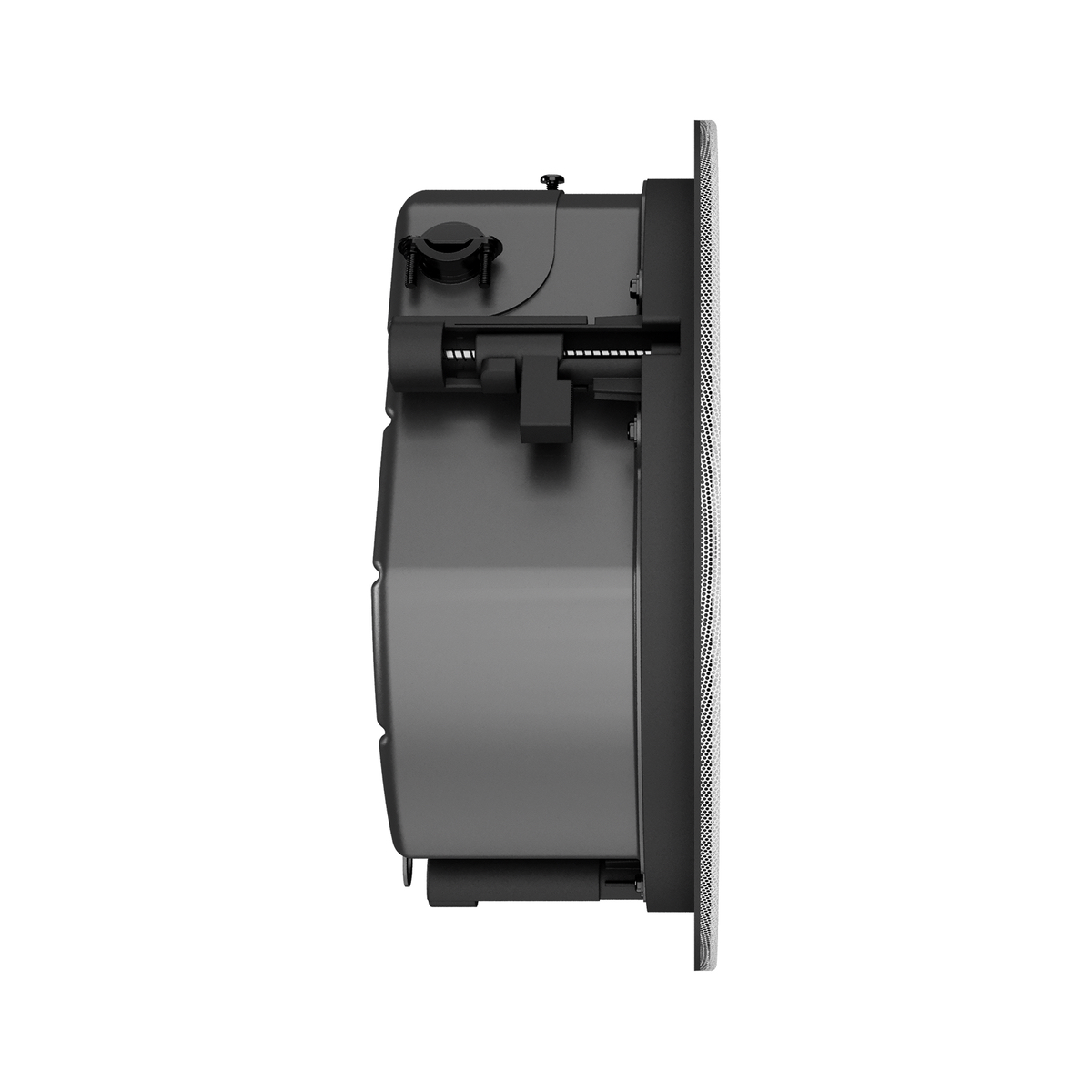

Q-SYS AcousticDesign™ AD-C4T-LPZB
4,5” lågprofil takhögtalare utan ram (Zero Bezel)
VIKTIGA EGENSKAPER
Modern design utan ram (Zero Bezel) för att passa dagens arkitektoniska installationer
Konsekvent tonkaraktär genom hela AcousticDesign™-serien – oavsett om högtalarna är tak-, vägg- eller pendelmonterade
DMT™ (Directivity Matched Transition™)-vågledare ger jämn frekvensgång och enhetlig täckning över hela spridningsområdet
Snap-fit magnetgaller för snabb och verktygsfri montering
3x dubbla "long travel" dog-ear-fästen för säker blindmontering (0–57 mm taktjocklek)
Intrinsic Correction™-röstningar tillgängliga via Q-SYS-plattformen inklusive CX-Q-förstärkare
Avtagbar logotyp utan märken – idealiskt för designkänsliga miljöer
Avtagbar kabel- och rördragningstäckplatta, även tillgänglig som förinstallationsaccessoar
UL1480- och UL2043-certifierad
Finns i vit (RAL 9003) – svart galler säljs separat
EASE-, CF2-, CAD- och BIM-filer finns tillgängliga online
Förhandsversion – specifikationer kan komma att ändras
PRODUKTBESKRIVNING
Q-SYS AcousticDesign™ AD-C4T-LPZB är en 4,5” tvåvägs takhögtalare med låg profil och modern “zero bezel”-design, framtagen för förgrunds- och bakgrundsljudapplikationer som använder 70/100 V eller 16 Ω bypass-konfigurationer.
Högtalaren ingår i AcousticDesign™-serien, som erbjuder installationshögtalare av premiumklass där prestanda, täckning och estetik är avgörande.
Serien är utformad för att upprätthålla konsekvent tonkaraktär mellan olika modeller – oavsett om de är tak-, vägg- eller pendelmonterade – vilket möjliggör sömlösa övergångar i blandade installationer.
AKUSTISK DESIGN OCH DMT™-TEKNOLOGI
AD-C4T-LPZB är utrustad med ett 4,5” väderbehandlat pappersmembran med 1” talspole samt en 0,75” aluminiumbelagd dome-diskant monterad på en DMT™-vågledare.
DMT™ (Directivity Matched Transition™) är Q-SYS:s designfilosofi där högtalarens högfrekventa spridningmatchas med bas/mellanregisterelementets naturliga spridningsmönster vid delningsfrekvensen.
Resultatet blir en koherent övergång mellan elementen och ett jämnt 150° koniskt täckningsmönster med konsekvent ljudkvalitet även utanför axel.
ANSLUTNING OCH INSTALLATION
AD-C4T-LPZB har en 30 W lågförlusttransformator med lågmättnad, vilket säkerställer exakt frekvensåtergivning även i 70/100 V-system.
Transformatorn har roterande tapväljare (inklusive 16 Ω bypass) som är lättåtkomlig under det magnetiskt fastsatta stålgallret.
Installationen underlättas av:
3x dubbla dog-ear-fästen för enkel montering i tak med upp till 57 mm (2,25”) tjocklek
Avtagbar kabeltäckplatta med fångad Phillips-skruv som ger åtkomst till den låsbara 4-poliga Euroblock-anslutningen (klarar upp till fyra 18 AWG-par)
Möjlighet till förinstallation av kabelplatta som separat tillbehör
Detta eliminerar behovet av stjärnformad kabeldragning och minskar installationstiden.
KONSTRUKTION OCH DESIGN
För lång hållbarhet har högtalarens ABS-framstycke förstärkts med UV-skydd som motverkar missfärgning, samt ett pulverlackerat stålchassi som tål tuffa miljöer.
Magnetgallret har en avtagbar Q-SYS-logotyp, vilket gör det möjligt att behålla ett rent och professionellt utseendei miljöer där synlig märkning inte är tillåten.
SYSTEMINTEGRATION
Intrinsic Correction™-förinställningar för AD-C4T-LPZB är tillgängliga via:
Q-SYS-plattformen
CX-Q-förstärkare
Dessa optimeringar ger snabbare installation, förbättrad ljudprestanda och enkel integrering i kompletta Q-SYS-lösningar.
TILLGÄNGLIGA RESURSER
För systemdesign och integration finns följande filer att ladda ner från Q-SYS.com:
EASE- och CF2-data
CAD- och BIM-ritningar
UTFÖRANDEN
Vit (RAL 9003) – standardutförande
Svart galler (tillbehör, säljs separat)
Kan målas för att matcha rummets inredning
SAMMANFATTNING
Q-SYS AD-C4T-LPZB kombinerar modern design, jämn täckning och hög ljudkvalitet i en kompakt, lågprofilhögtalare.
Med DMT™-vågledarteknik, magnetgaller, 16 Ω bypass och Q-SYS-integration är den det perfekta valet för designmedvetna kommersiella miljöer, såsom hotell, restauranger, kontor och butiker.
Produktblad
Akustisk data
Ritningar
36 månaders garanti på samtliga produkter.
Q-SYS är en amerikansk tillverkare som erbjuder en öppen och skalbar plattform för integrerade AV-lösningar inom företag, utbildning, hotell, sjukvård och offentliga miljöer. Med sin mjukvarubaserade arkitektur förenar Q-SYS ljud, video och styrning (AV&C) i ett enda ekosystem – fullt hanterbart över IP-nätverk.
Kärnan i Q-SYS-systemet består av kraftfulla Core-processorer, nätverksanslutna I/O-enheter, touchpaneler och kontrollenheter, alla sammankopplade i ett flexibelt, centralstyrt AV-nätverk. Plattformen stöder protokoll som AES67, Dante och AVB, och erbjuder inbyggd integration med tredjepartssystem som Zoom Rooms, Microsoft Teams, Google Meet och flera andra.
Q-SYS utmärker sig genom sin användarvänliga designmiljö, Q-SYS Designer Software, där allt från signalrouting till automation och UI-design kan skapas utan kodning. Detta gör plattformen till ett förstahandsval för systemintegratörer som söker en framtidssäker och programmerbar lösning med hög driftsäkerhet och avancerad funktionalitet.
