DL107 NET D

Digi-Loop DL107 NET D – Medium Area, Single Channel Hearing Loop Dante™ Amplifier

Digi-Loop DL107 NET D är en nätverks- och Dante™-ansluten induktionsslingeförstärkare för medelstora lokaler som väntrum, mindre mötesrum och offentliga ytor. Den ger tydligt och tillförlitligt ljud till personer med T-spole i hörapparater och cochleaimplantat och uppfyller kraven i IEC 60118-4 när systemet är korrekt designat och installerat.

DL107 NET D kombinerar kraftfull Class D-förstärkning, DSP-ljudbearbetning och Dante™-integration i en 1 RU-rackenhet. Via nätverksstyrning kan du konfigurera, övervaka och justera systemet på distans med laptop eller surfplatta. Dante™-ingången gör det enkelt att integrera förstärkaren i befintliga AoIP/Dante™-baserade ljudsystem.

Förstärkaren har en kraftfull looputgång på 9,5 Arms för perimeterloop eller single array-konfiguration, och en 70–100 V-ingång för anslutning till utrops- och högtalarsystem, så att alla utrop och meddelanden når hörselskadade användare.

? Systemet inkluderar

• 1 × PLA DL107 NET D – Single channel loopförstärkare med Dante™

• 1 × WLC 004 – Nätkabel (US)

• 1 × IDP 009 – ADA / T-coil väggskylt

⭐ Nyckelfunktioner

• Dante™-ingång – enkel integration i nätverksbaserade ljudsystem

• Nätverksstyrning (Ethernet) – fjärrkonfiguration, övervakning och felsökning via Digi-Loop PC-app

• Kraftfull looputgång – 9,5 Arms (13,4 Apk), upp till 16,1 Vrms per utgång

• DSP-ljudmotor – input-mixning, parametrisk EQ, kompression, metal-loss-kompensation, hög-/lågpassfilter, AGC och justerbart delay

• LCD-display med VU-mätare – enkel menyhantering med knapp/vridreglage

• Class D-pulsbreddsmodulering – hög verkningsgrad och lägre värmeutveckling

• Power-save-läge och justerbar utgångsdelay (för synkning i större system)

• Aktivt skydd mot kortslutning, öppen loop, överhettning och klippning

• Loop fault relay – larmutgång för överordnade system

• Standard 19” 1 RU rackmontage – smidig integration i AV-rack

• Uppfyller IEC 60118-4 och testad enligt IEC 62489-1

? Användningsområden

DL107 NET D passar särskilt bra i:

• Väntrum och mottagningar

• Mindre konferens- och mötesrum

• Offentliga informationsytor

• Miljöer där man redan använder Dante™-baserade ljudsystem

Täckning (DL107, single output):

• Upp till 15 000 ft² (1 393 m²) – perimeterloop, 3:1 aspektratio

• Upp till 9 000 ft² (836 m²) – perimeterloop, 1:1 aspektratio

⚙️ Så fungerar systemet

1. Ljudsignaler matas in via XLR, line-ingång, 70–100 V-ingång eller Dante™.

2. DSP-motorn behandlar signalen för optimal taltydlighet och nivå (EQ, kompression, filter, AGC, m.m.).

3. Förstärkaren driver induktionsloopen och skapar ett magnetfält i täckningsområdet.

4. Hörapparater, cochleaimplantat eller mottagare med T-spole tar emot signalen direkt – utan eko, fördröjning eller bakgrundsbrus.

? Tekniska huvuddata – DL107 NET D

Allmänt

• Format: 1 RU, 19” rack, 1.75” H × 10” D (chassi 17” brett)

• Vikt: 9,2 kg (DL107 & DL207)

• Kylning: Temperaturstyrd fläkt

• Miljö: 0–35 °C, 0–90 % relativ luftfuktighet

• Färg: Svart chassi, vit/blå märkning, blå bakgrundsbelyst LCD

Strömförsörjning

• Intern PSU, 100–240 VAC, 50/60 Hz, 200 W

• Kontakt: IEC 320-C14

• Värmeutveckling (DL107 @ 120 VAC):

  • Sleep: 63 BTU/h

  • Idle: 71 BTU/h

  • Vid 9,5 A loopström: 339 BTU/h

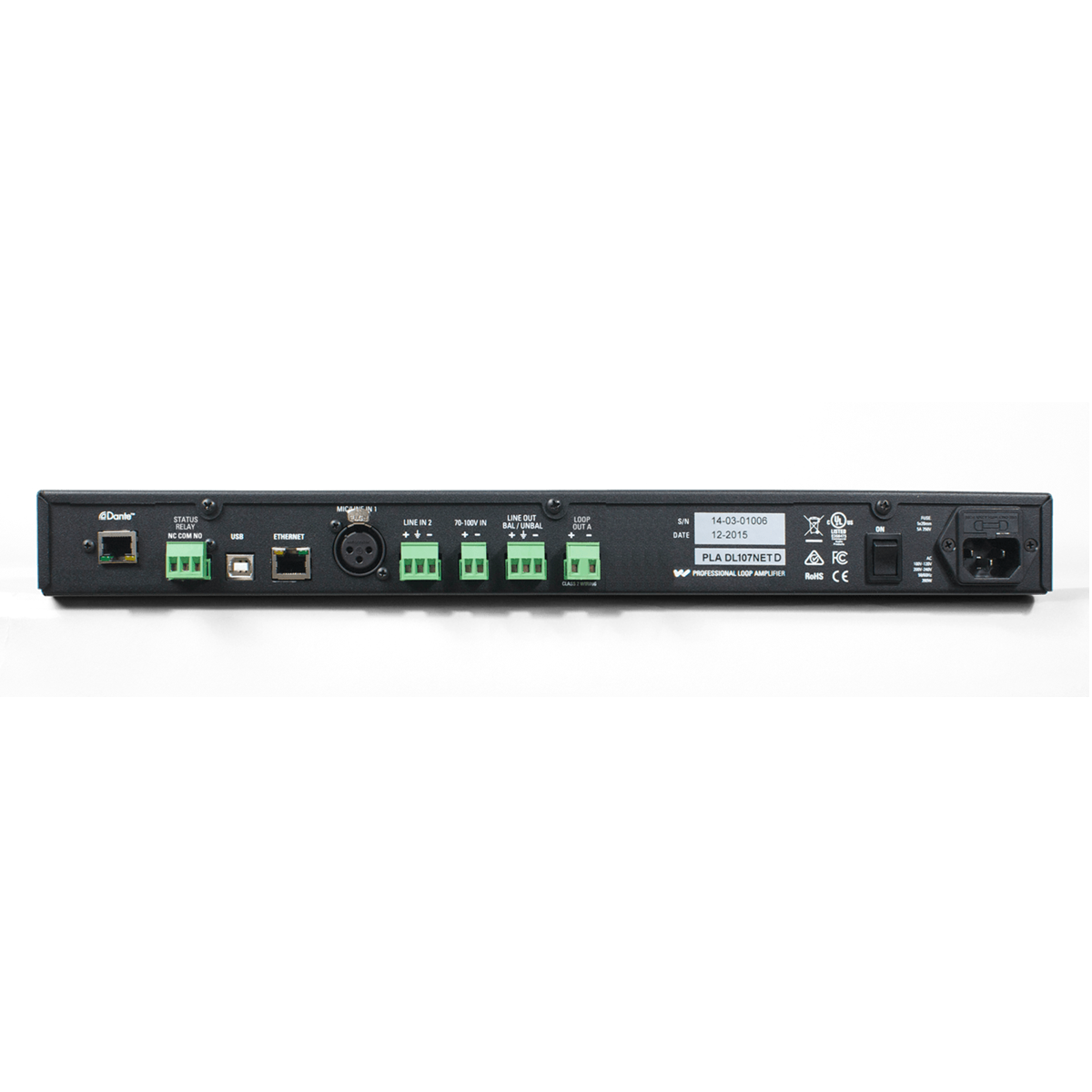

Nätverk & anslutning

• Ethernet: 1 × RJ45 (10–100 Mbps) – nätverkskontroll

• Dante™ (”D”-modell): 1 × RJ45, 100 Mbps, 44,1/48 kHz, 24-bit

• USB: 1 × USB-B, för firmwareuppdateringar

Ingångar

• 1 × Mic/Line XLR (24 V phantom, balanserad/obalanserad)

• 1 × Line input (3-pol terminalblock, 10 kΩ)

• 1 × 70–100 V high-level ingång (terminalblock, 25/70/100 V)

Utgångar

• Looputgång: 1 × 2-pol terminalblock

  • Upp till 16,1 Vrms (22,8 Vpk)

  • 9,5 Arms (13,4 Apk)

  • Loopimpedans: 0,5–3,0 Ω (DC)

• Line Out: 1 × 3-pol terminalblock (loop-through)

• Hörlursutgång: 1 × 1/4” stereo på frontpanel

• Loop fault relay: 1 × 3-pol terminalblock (NC, NO, C)

Audio

• Frekvensrespons: 45 Hz – 9,0 kHz ±2 dB

• THD: <1 % vid märklast (1 kHz)

• Justerbart delay: 0–165 ms

• Inbyggd testgenerator: toner (100 Hz, 500 Hz, 1 kHz, 2,5 kHz, 5 kHz) och pink noise

Övrigt

• Justerbara funktioner: input mix, EQ, kompression, metal loss compensation, HP/LP-filter, AGC, delay, nivåer

• Funktioner: spara/ladda konfiguration, looptest, priority input med tröskel, loop fault & övertemperaturskydd

• Styrning: Digi-Loop PC-app via Ethernet (Windows 7 eller senare)

• Garanti: 2 år

• Godkännanden: CE, UL, ULC, FCC, Industry Canada, RoHS, WEEE, CB scheme, RCM

Garantitiden varierar mellan 12-60 månader beroende på produkt. Samtliga tillbehör kommer med 90 dagars garanti. Klicka här för mer information om Williams AV's garantipolicy.
