Stöder proprietär statistisk HDMI-signalövervakning och verifiering för upp till 48 STIX-analysatorer och generatorer i ett kompakt 1RU-chassi.
Centraliserat webbaserat grafiskt gränssnitt för precisionsövervakning, globaliserad kontroll och visning av videominiatyrer i realtid
Flera styrenheter kaskadkopplas via RJ45 för att hantera storskalig efterlevnadstestning, systemföredistributionsemulering, QC-protokoll och beräkningsbaserad systemsignalgenomströmningsspårning
USB-A-strömfördelning eliminerar externa adaptrar

Beskrivning

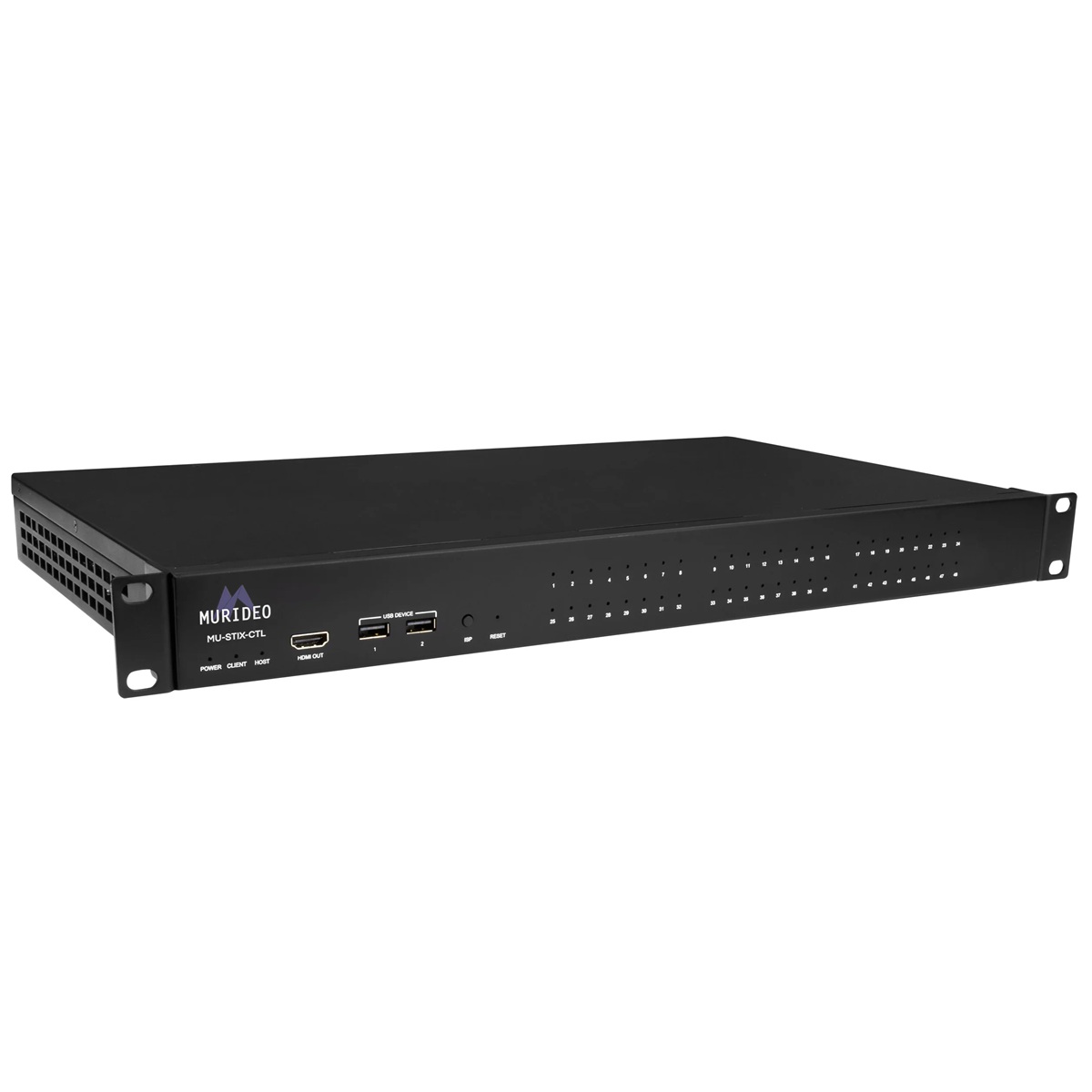

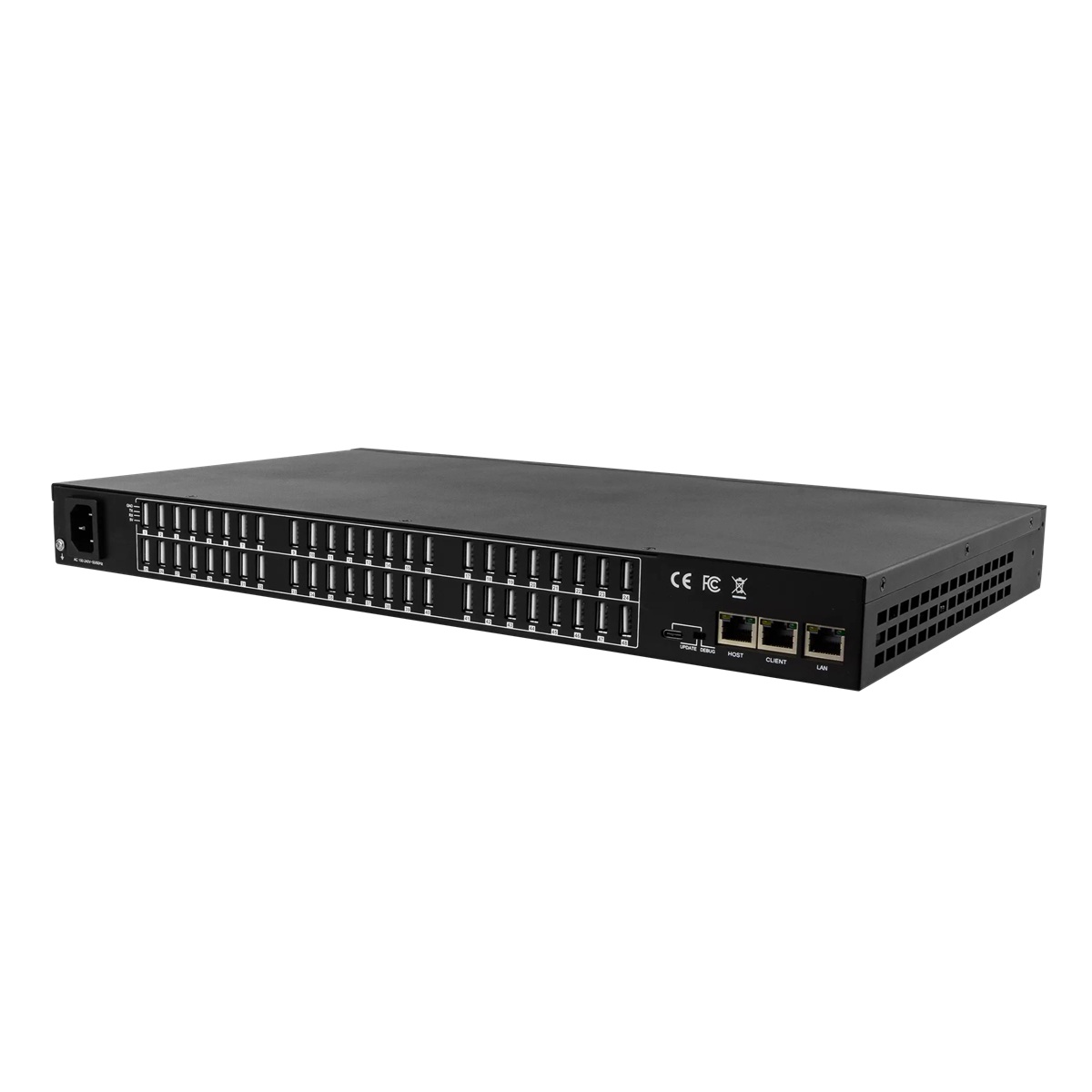

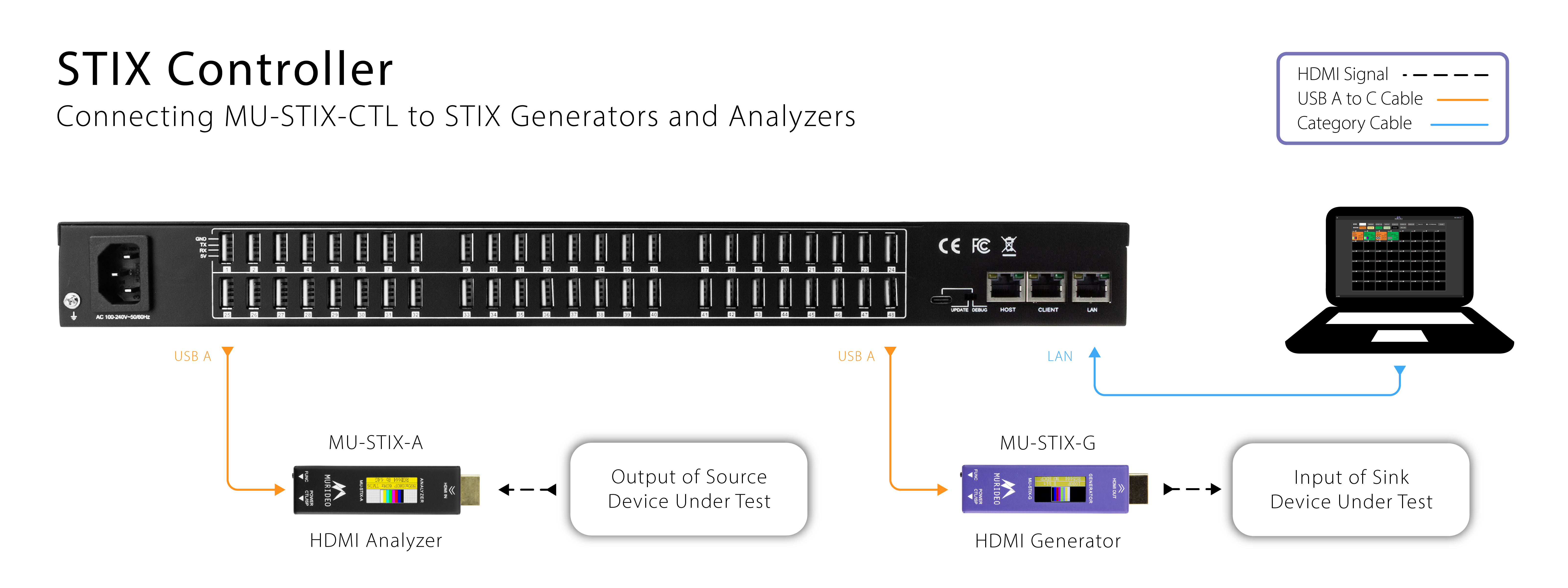

Murideos MU-STIX-CTL är det centrala navet i STIX-ekosystemet – en 1RU-styrenhet byggd för att koordinera och automatisera HDMI-testning i stor skala. Genom direkt USB-kommunikation kan den utlösa STIX-G-generatorer, samla in återkoppling från STIX-A-analysatorer och effektivisera varje del av testarbetsflödet. Bakpanelen har 48 USB Typ-A-portar, som förser anslutna STIX-enheter med både data och ström, vilket eliminerar behovet av externa adaptrar och håller racken rena och organiserade.

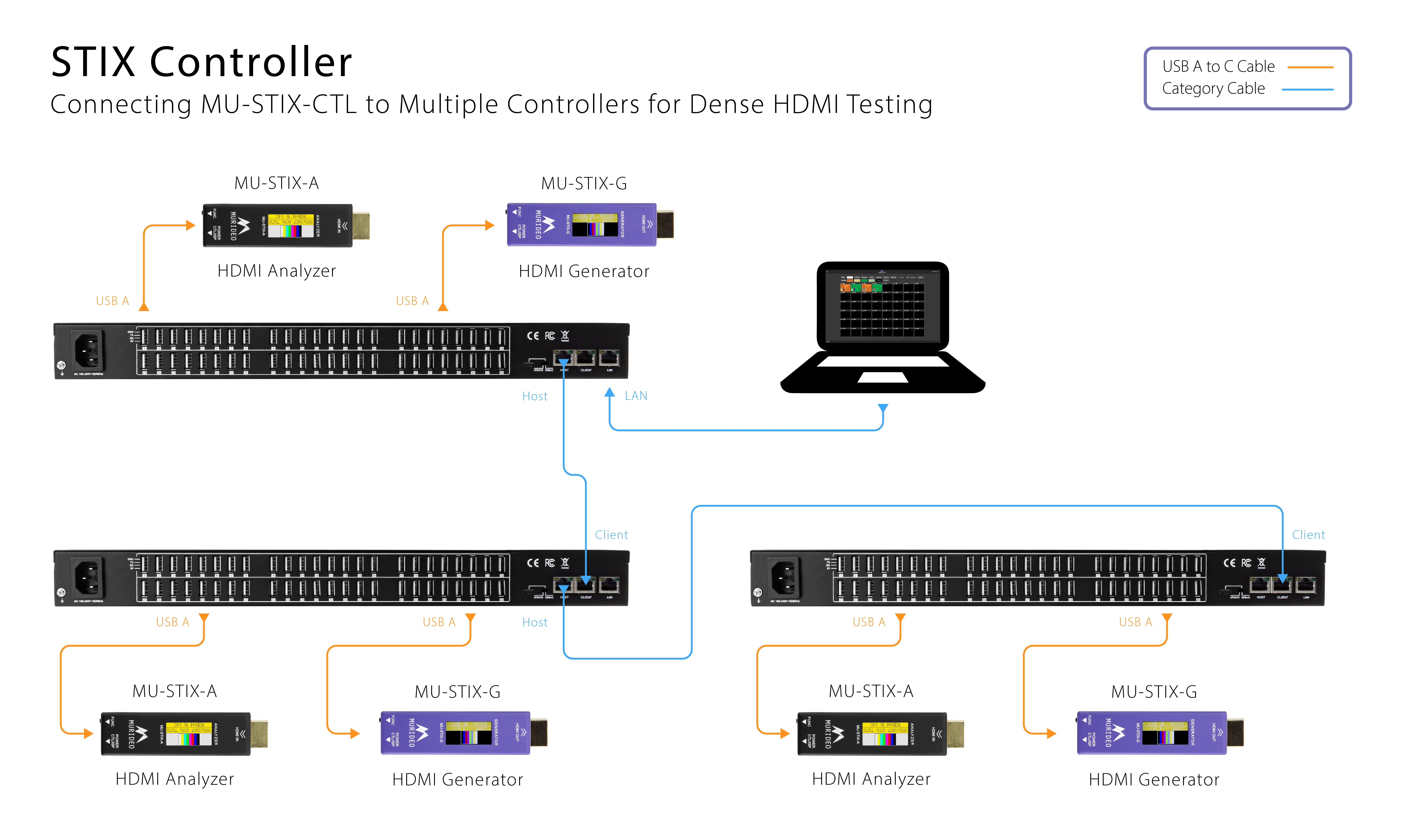

Ett webbläsarbaserat gränssnitt gör det enkelt att hantera en eller flera MU-STIX-CTL-enheter var som helst i nätverket. Vid full kapacitet kan upp till 20 styrenheter kedjekopplas, vilket stöder så många som 960 anslutna STIX-enheter. Gränssnittet ger detaljerad HDMI-signalinformation från varje ansluten STIX-enhet, stöder fullständig fjärrstyrning och visar videominiatyrer i realtid av genererade signaler.

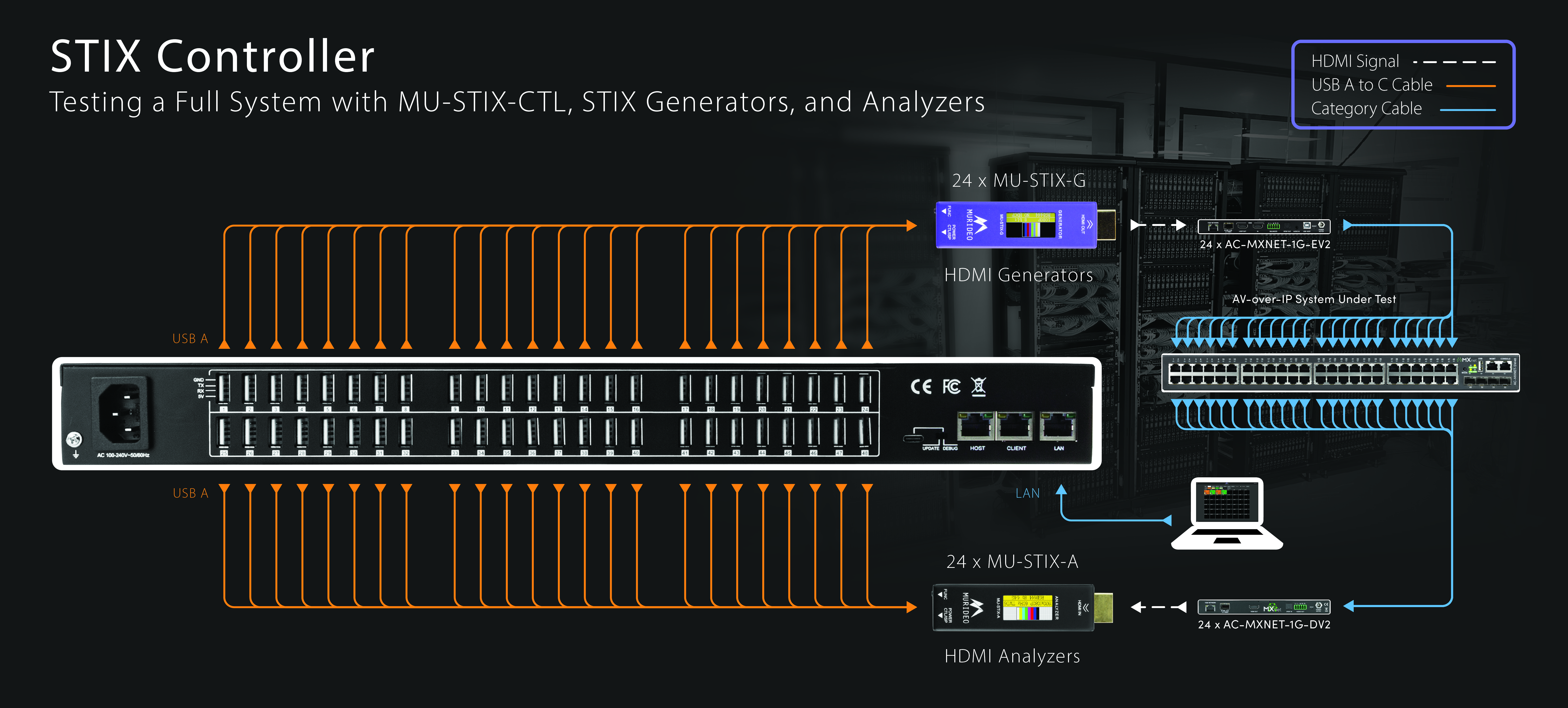

MU-STIX-CTL är byggd för QC- och efterlevnadstestning i hög volym och är idealisk för tillverkare, HDMI-certifieringsanläggningar och ingenjörslaboratorier. Integratörer som driftsätter stora AVoIP-system kommer också att dra nytta av MU-STIX-CTL-ekosystemet som ett kraftfullt verifieringsverktyg före driftsättning – vilket säkerställer att varje enhet i kedjan är fullständigt testad och redo för fältet.

Portar
USB 48x Typ-A (MU-STIX-enheter)
2x Typ-A-ENHET (Mus, Tangentbord)
1x Typ-C (ISP)
HDMI-utgång Typ-A, hona (webbgränssnitt)
RJ45 1x LAN (webbgränssnitt)
1x HOST (anslut till CLIENT-enhet)
1x CLIENT (anslut till HOST-enhet)
Ström IEC 320-C14, hane
Jord Jordningsterminal
Styrning
Webbgränssnitt Ja, LAN
ISP USB Typ-C
Miljö
Driftstemperatur 23 till 125° F (-5 till 51° C)
Förvaringstemperatur -4 till 140° F (-20 till 60° C)
Fuktighetsområde 5-90% RF (ingen kondens)
Strömförbrukning
Strömförbrukning (totalt) 160 W Maximalt
Strömförsörjningsingång: 100-240 VAC ~ 50/60 Hz
Fysiska / Mått
Montering av 1-RU rackmonteringsfästen
Gummifötter
Mått (enhetslängd/bredd/höjd) mm: 259 x 439,75 x 44,45
tum: 10,196 x 17,313 x 1,75
Mått (förpackad längd/bredd/höjd) mm: 565 x 375 x 125
tum: 22,24 x 14,76 x 4,92
Vikt (enhet) 8,25 lbs. (3,74 kg)
Vikt (förpackad) 10,42 lbs. (4,73 kg)
Reglerande CE/FCC/UL
Produktgaranti 2 år
