Murideo MU-GAX-8K är en 8K HDMI 2.1b signalgenerator och analysator av industriell kvalitet med ett enda chassi och en HDMI-testplattform med Display Stream Compression 1.2, utvecklad för tillverkningssegmentet som designar, installerar och underhåller komponenter eller kommunikationssystem som innehåller HDMI-elektronik och protokoll.

Bandbreddskapacitet med utökad räckvidd FRL6-48 Gbps 8K/60 fps
Stöd för Display Stream Compression 1.2b, inklusive HDR och HLG
Ljudanalys med upp till 8 kanaler för LPCM och medföljande volymenhetsmätare
Sju medföljande EDID:er och 10 användar-EDID-minnesplatser; Åtta HDR-metadataplatser för användare
Industriell byggkvalitet i laboratorieklass

Beskrivning

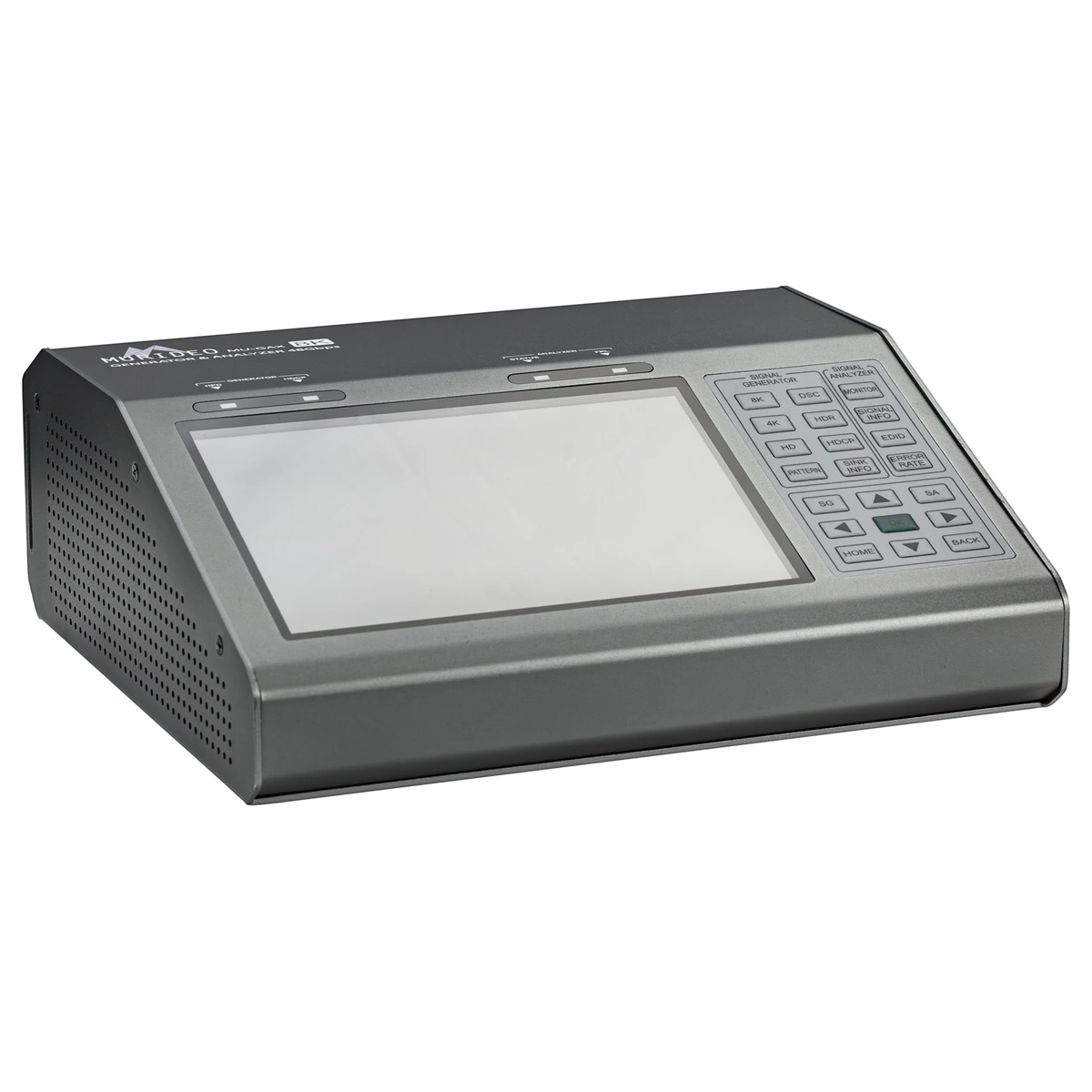

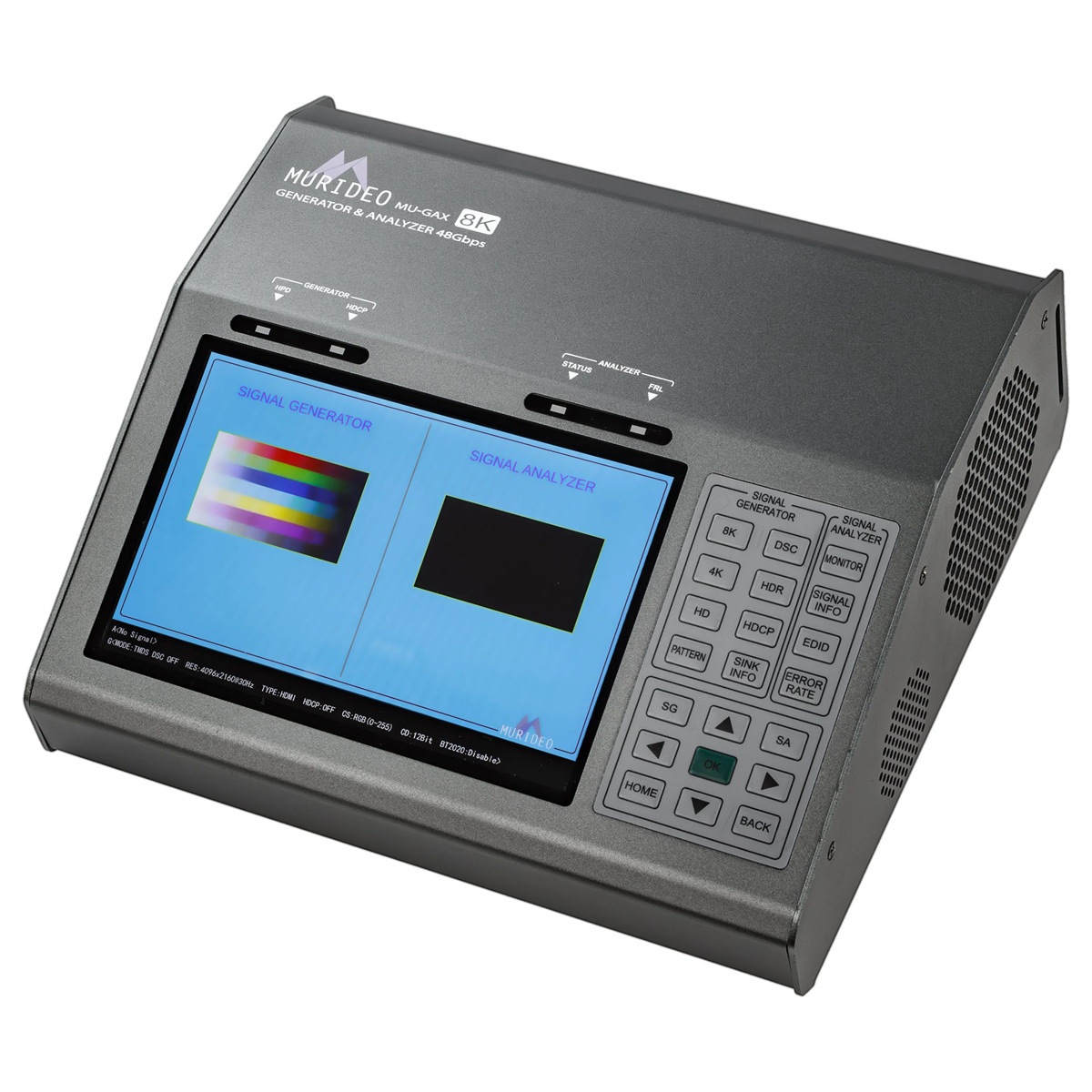

Murideo MU-GAX-8K är en HDMI-testplattform med ett enda chassi, industriell kvalitet, bänkmonterad 8K HDMI 2.1b full 48 Gbps signalgenerator och analysator med Display Stream Compression 1.2, utvecklad för tillverkningssegmentet som designar, installerar och underhåller komponenter eller kommunikationssystem som innehåller HDMI-elektronik och protokoll.

MU-GAX-8K är vetenskapligt noggrann och konstruerad enligt laboratoriestandarder och är ett högpresterande HDMI-test- och utvecklingsverktyg med DSC-stöd från 9 Gbps till 48 Gbps. Manuell tilldelning av länkfil med fast hastighet och valbar DSC möjliggör samtidig testning av bandbredd och komprimering.

Omfattande generering och analys av HDMI InfoFrame-signaldatakonstruktion är möjlig för ljudklockregenerering, N- och CTS-värden, HDR-metadata, HDR-byteextraktion och pixeldatatolkning, HDMI Video Identification Code-mappning, plus analys av Auxiliary Video Information och Source Product Description. Hybrid Log Gamma stöds och det finns åtta HDR-metadataminnesplatser för användare.

HDMI-standardbildhastighetsanalys är möjlig från 24 fps till 60 fps och höga bildhastigheter från 120 fps till 240 fps. Förinställda EDID:er i analysatorsektionen accepterar 120 Hz-signaler, och användar-EDID-platser kan lagra emulerade HFR-EDID:er upp till 240 Hz. Sju medföljande 4K/8K EDID:er kan kompletteras med användar-EDID-konfigurationer lagrade i tio minnesplatser som kan återkallas av användar-EDID.

Två till åtta kanaler med förlustfri LPCM kan genereras över 32 kanalkonfigurationer, från 32 kHz till 192 kHz med 16 till 24 bitars djup.

Ljudanalys underlättas av den inbyggda VU-mätaren och signalinformationsskärmen.

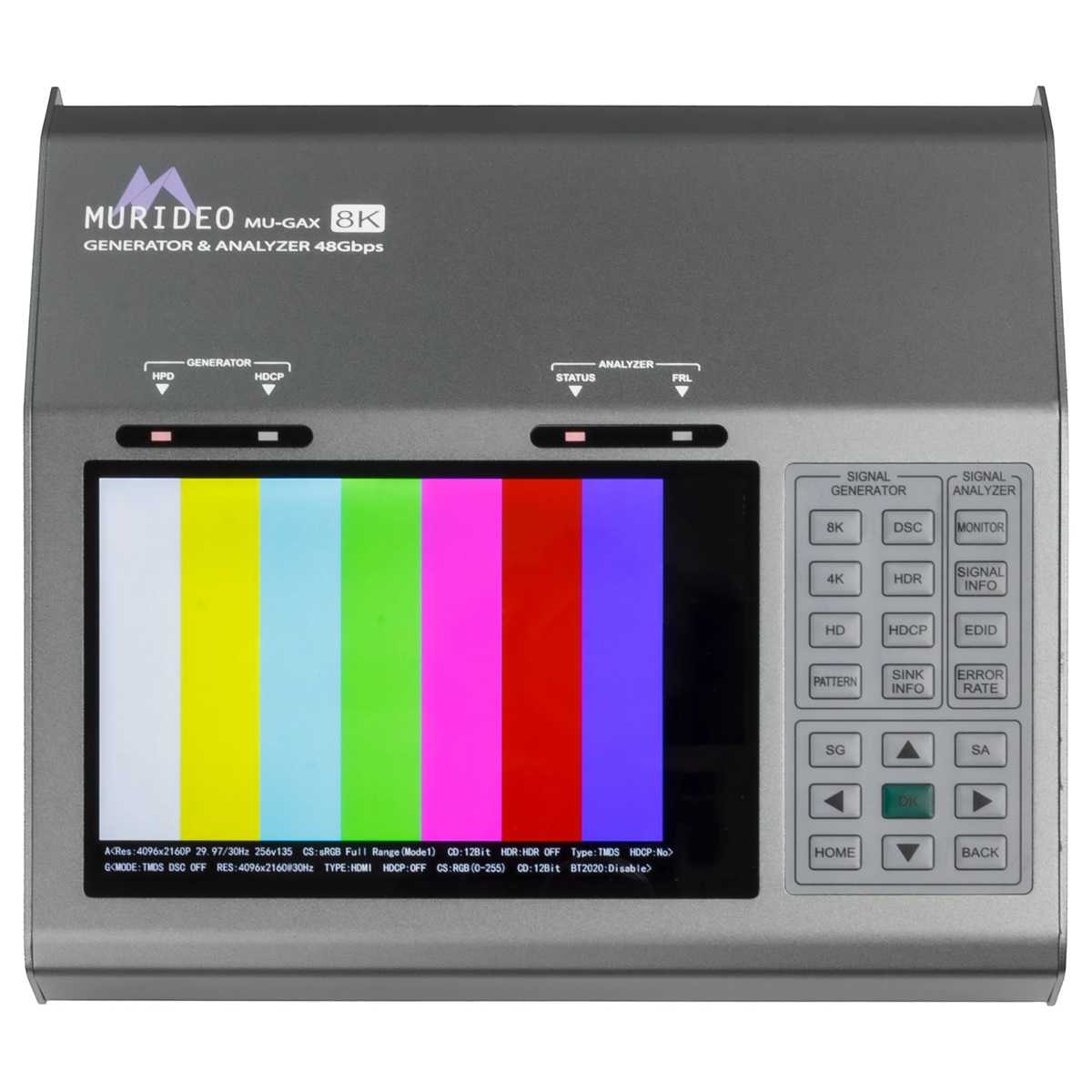

MU-GAX-8K genererar 36 testmönster med datahastigheter upp till Fixed Rate Link 6 (48 Gbps) och är HDCP 1.4/2.3, 4K/8K-kompatibel. En högupplöst 7,5-tums (19,05 cm) LCD-skärm visar genererade mönster och fungerar som en åttakanalig volymenhetsmätare, en felfrekvensräknare och en signalinformationskälla för HDMI-ljud- och videoprestandametriker.

MU-GAX är utformad för tunga cykler och långsiktiga testregimer som kräver precisionstestsignalering och noggrann återkopplingsanalys vid de högsta datahastigheter som för närvarande förväntas i HDMI-baserade enheter.

Videoutgång
Videoupplösningar Upp till 8k 60Hz 4:2:0 (4K120 4:4:4)
DCI-upplösningar Upp till DCI 4K (4096x2160 60Hz)
VESA-upplösningar Upp till 1920x1200 60Hz
HDR-format 4:2:0, 4:2:2, 4:4:4 (10 och 12 Deep Color) HDR-10 och HLG
Chroma Subsampling 4:2:0, 4:2:2, 4:4:4
Deep Color Upp till 12 bitar
Ljud
Ljudformat som stöds HDMI Upp till LPCM 7.1 CH
Ljudformat som stöds Analog TRS PCM 2.0 CH
Övrigt
Bandbredd 48 Gbps (FRL6)
VESA Display Stream Compression 1.2a upp till 48 Gbps (FRL6)
HDCP HDCP 2.3 och tidigare
Kontroll
Portar LAN, DB9, USB 2.0 Typ B, Knappsats
HTTP GUI Ja

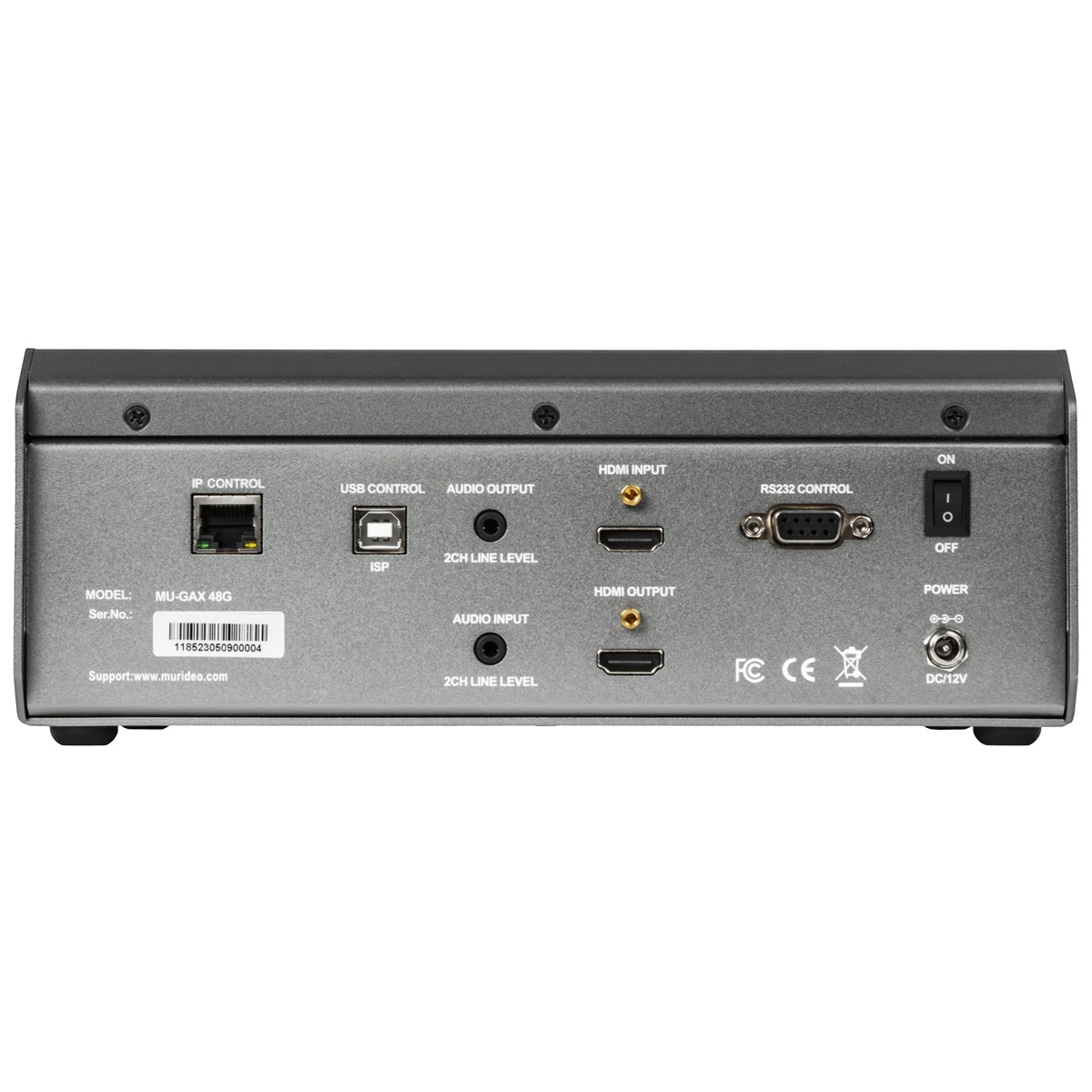

Portar
HDMI-källa Typ A
HDMI SINK Typ A
LAN HTTP GUI RJ45
Ljudingång Analog 3,5 mm TRS
Ljudutgång Analog 3,5 mm TRS
RS232/ISP DB9 eller USB 2.0 Typ B
Miljö
Driftstemperatur 23 till 125 (-5 till 51)
Förvaringstemperatur -4 till 140 (-20 till 60C)
Fuktighetsområde 5-90% RH (ingen kondens)
Strömförbrukning
Strömförbrukning 36 Watt Max
Strömförsörjning Ingång: AC 100-240V ~ 50/60Hz
Utgång: DC 12V 5A
